Q-Lido

Hersteller:
Hersteller:

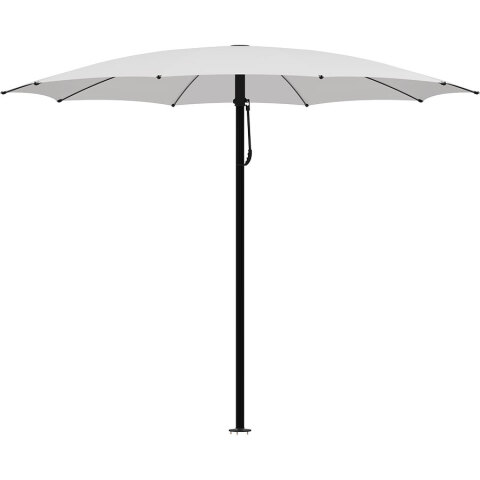

Der Mittelstockschirm Q-Lido ist ein Top-Schließer mit niedriger Bauhöhe.

Die einfache Bedienung mit Schieber-Spann-System lässt den Q-Lido leicht Öffnen und Schließen.

Bedienung

Der Sonnenschirm Q-Lido öffnet sich wie ein Regenschirm.

Bedienungsanleitung

Name Link
Bedienungsanleitung Quante Design Q Lido herunterladen

Gestell

Schirmmast ist aus profiliertem Aluminium gefertigt, grundiert und anthrazit pulverbeschichtet.

Die Schirmspeichen bestehen aus glasfaserverstärktem Kunststoff. Alle Verbinder und Funktionsteile sind ebenfalls aus glasfaserverstärktem Kunststoff hergestellt.

Sämtliche Teile können einzeln oder in Baugruppen ersetzt werden.

Mastprofil
Ø 55 mm

Ø 55 mm

verfügbare Gestellfarben
Aluminium, anthrazit-metallic

Aluminium, anthrazit-metallic

Stoffklassen

12+

Quante-Design
Stoffklasse 12+
100% Polyacryl,
ca. 300 g/m²

Daten

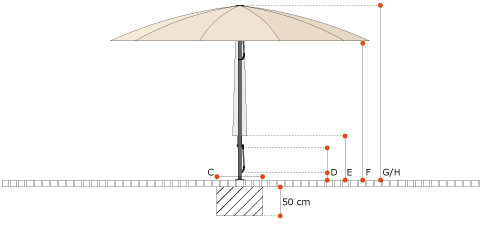

Maße + technische Daten

Nenngröße
in cm
Seitenabstand
in cm
Grundfläche
in m²
Höhe offen
H in cm
lichte Höhe
F in cm
Gesamthöhe
G in cm
Schließhöhe
E in cm
Schieberdistanz
D in cm
Nenngröße in cm Seitenabstand in cm Grundfläche in m² Höhe offen H in cm lichte Höhe F in cm Gesamthöhe G in cm Schließhöhe E in cm Schieberdistanz D in cm
Ø 250 230 4,4 240 215 240 113 95 / 56
Ø 300 275 6,4 248 215 248 96 72 / 33
Ø 350 325 8,7 268 215 268 89 58 / 19
Ø 400 370 11,3 270 215 270 68 52 / 13
Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.

Gewichte + Fundamente

Nenngröße
in cm
Gewicht
in kg
empfohlenes
Sockelgewicht
in kg
Fundament
C in cm
Nenngröße in cm Gewicht in kg empfohlenes Sockelgewicht in kg Fundament C in cm
Ø 250 6 120 60 x 60
Ø 300 7 120 70 x 70
Ø 350 9 120 70 x 70
Ø 400 10 180 80 x 80

Technik

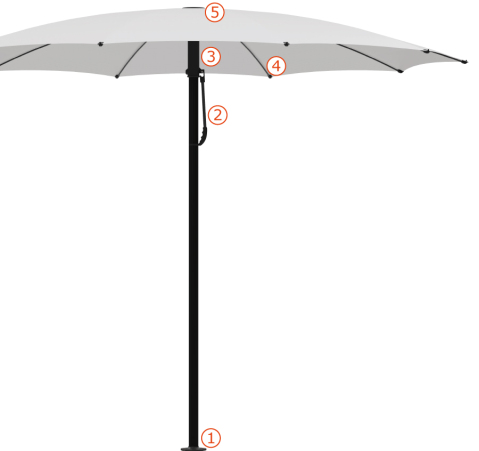

Technikbild Q-Lido

Die obenstehendenebenstehende Abbildung zeigt:

  1. Bodenverankerung (optional)
  2. Easy-Lift

    zum komfortablen Öffnen und Schließen, abnehmbar

  3. Schieber-Mechanismus

    Zum Öffnen wird der Schieber nach oben geschoben.

  4. Dachstrebe

    aus glasfaserverstärktem Kunststoff, anthrazit

  5. Top

    aus glasfaserverstärktem Kunststoff, anthrazit, abschraubbar

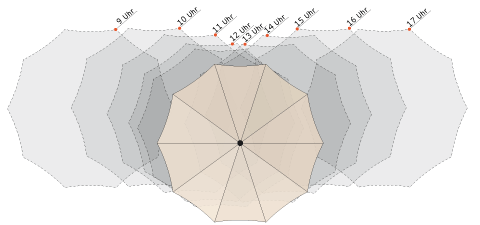

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten.

Grundlage ist der Sonnenverlauf am 21. Juni, 9—17 Uhr.

Weitere Informationen finden Sie im Glossar unter Schattenverlauf.
