Q-Flex

Hersteller:

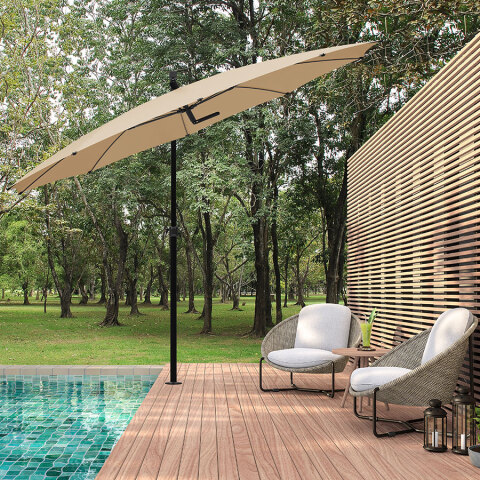

Der Ampelschirm Q-Flex vereint Eleganz mit technischer Raffinesse und spendet, am geeigneten Standort verankert, maximalen Schatten auf Ihrer Terrasse oder Ihrem Balkon. Je nach Standort gelingt es ihm mühelos, auch die flach einfallenden Sonnenstrahlen der frühen Morgen- oder späten Abendstunden in angenehmen Schatten zu verwandeln.

Optimalerweise wird der Q-Flex an einem oder mehreren Standorten mit einer Bodenhülse aufgestellt. Weitere Befestigungen aus dem Quante-Design Programm sind ebenfalls möglich.

Über den Standort des Q-Flex definieren Sie die Verschattungsdauer am Aufstellort.

Standort Süd-Ost = Morgen bis Mittagssonne
Standort Süd = später Vormittag, Mittag, früher Nachmittag
Standort Süd-West = Nachmittag und Abendsonne

Bedienung

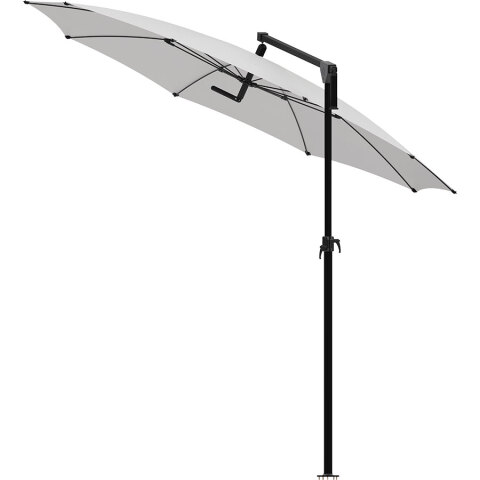

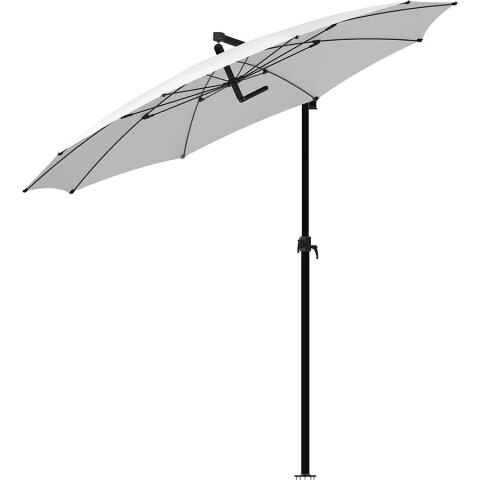

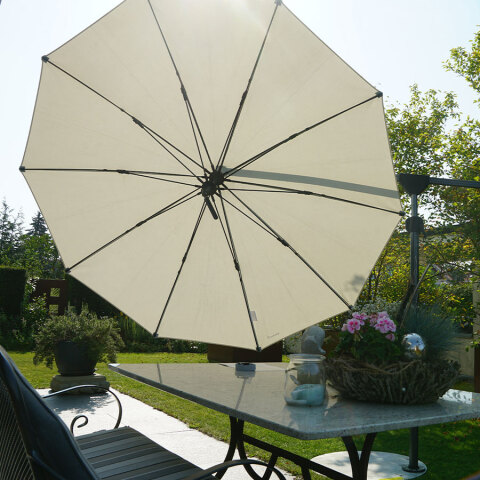

Das Geheimnis des Q-Flex ist seine Schirmaufhängung. Gelagert auf einer Kugel, kann das Schirmteil nahezu stufenlos gedreht, geschwenkt und fixiert werden. Dabei lässt sich das Schirmteil bis in die Senkrechte stellen und bietet so einen hervorragenden Sonnen- und Sichtschutz.

Die Handhabung des Q-Flex erfordert zugegebenermaßen erst einmal ein wenig Übung, aber wenn Sie ihn kennen und lieben gelernt haben, nutzen Sie Ihre Terrasse sicherlich noch intensiver.

Das Drehgelenk und die Höhenverstellung sind am Schirmmasten des Q-Flex in der Kombiklemme vereint.

Das Drehen des Schirmmasten um 360° ermöglicht die exakte Positionierung des Schirmteils im Tagesverlauf. Ein Verstellen der Höhe bis zu 50 cm ist möglich.

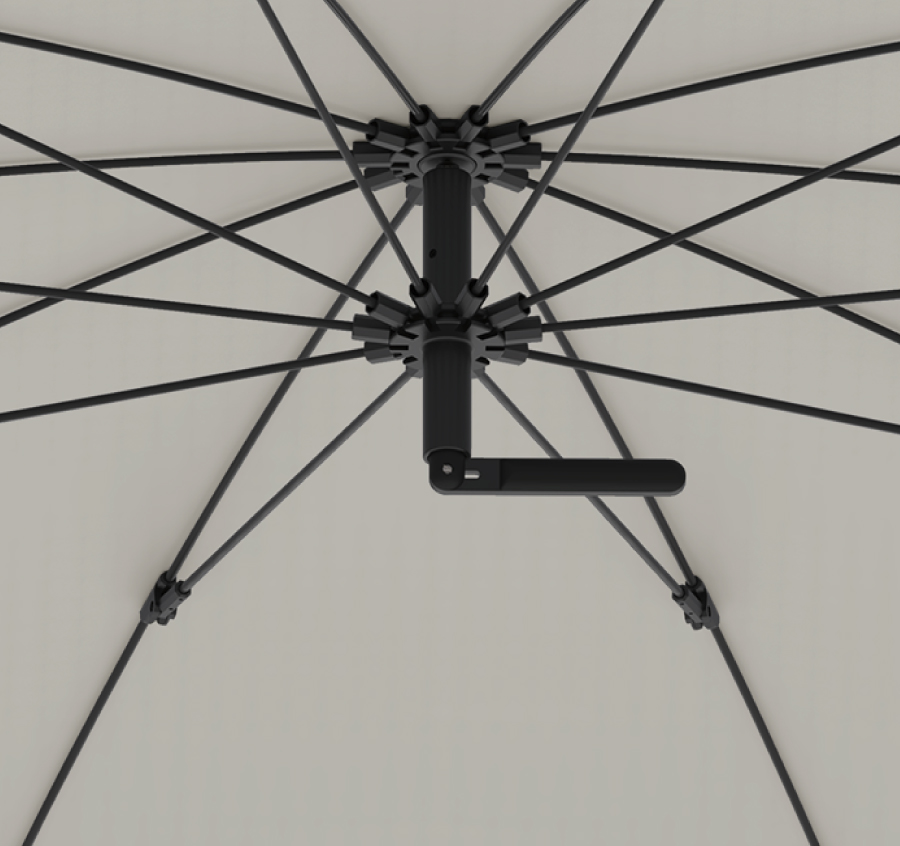

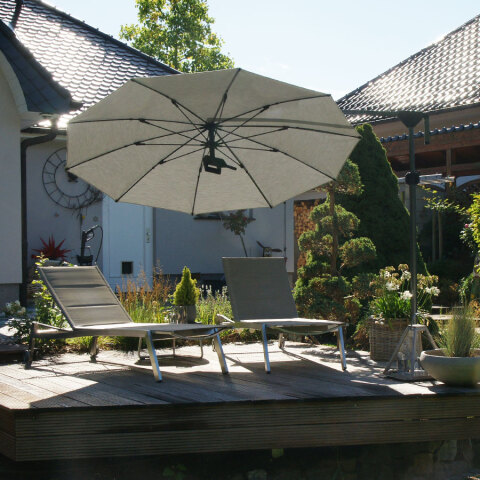

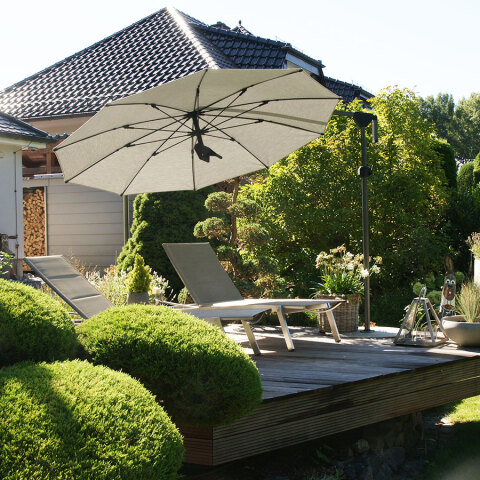

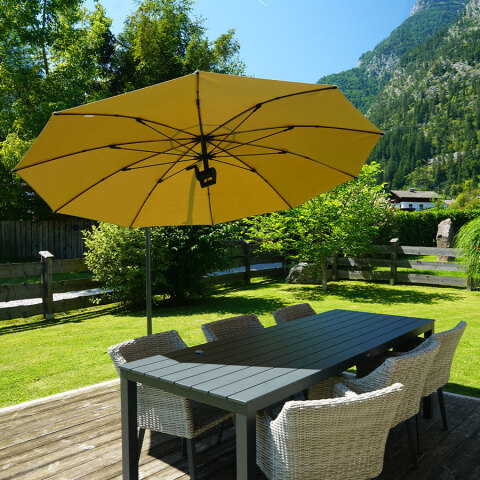

Mit dem integriertem Kurbelset läßt sich das Schirmteil ohne Kraftaufwand öffnen und fixieren.

Die Fixierung des Schirmteils erfolgt durch die Drehung am Griff des Kurbelsets. Zum Schließen des Schirmteils drücken Sie den Griff am Kurbelset, halten ihn gedrückt und gehen dabei aus dem Schirmteil heraus.

Nach dem Schließen und Sichern des Schirmteils kann dieses am Tragarm hängend mit der Schutzhülle aus UV-beständigem Polyacryl abgedeckt werden.

Für die bestmögliche Verwahrung Ihres Q-Flex nach dem Gerbrauch nutzen Sie die Q-Flex Schirmbutler für das, über einen Bajonettverschluss abgenommene Schirmteil und das demontierte Schirmgestell.

Die Schutzhülle zum Q-Flex kann ebenfalls für die Verwahrung des geschlossenen Q-Flex- Schirmteils am Schirmbutler verwendet werden.

Gestell

Schirmmast und Ausleger sind aus profiliertem Aluminium gefertigt und anthrazit pulverbeschichtet.

Die Schirmspeichen bestehen aus glasfaserverstärktem Kunststoff. Alle Verbinder und Funktionsteile sind ebenfalls aus glasfaserverstärktem Kunststoff hergestellt.

Sämtliche Teile können einzeln oder in Baugruppen ersetzt werden.

Mastprofil

Ø 55 mm

verfügbare Gestellfarben

Aluminium, anthrazit-metallic

Stoffklassen

12+

Quante-Design
Stoffklasse 12+
100% Polyacryl,
ca. 300 g/m²

Daten

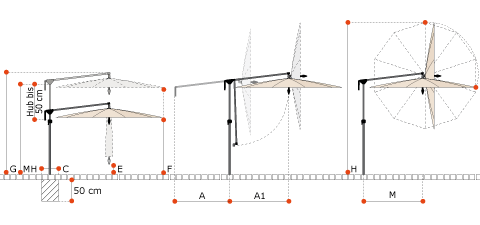

Maße + technische Daten

Nenngröße in cm	Seitenabstand in cm	Grundfläche in m²	Höhe offen H in cm	lichte Höhe F in cm	Durchgangshöhe F1 in cm	Gesamthöhe G in cm	Schließhöhe E in cm	Masthöhe MH in cm	Mitte Mast bis Mitte Schirmteil M in cm	Drehradius in cm

Ø 250	240	4,6	320 - 405	165 - 250	141 - 226	203 - 288	41 - 126	183 - 268	165	360
Ø 300	285	6,6	345 - 430	165 - 250	141 - 226	203 - 288	15 - 100	183 - 268	165	360

Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.

Gewichte + Fundamente

Nenngröße in cm	Gewicht in kg	empfohlenes Sockelgewicht in kg	Fundament C in cm

Ø 250	13	90	40 x 40
Ø 300	14	90	40 x 40

Technik

Die obenstehendenebenstehende Abbildung zeigt:

Bodenverankerung
Schirmmast
Kombiklemme
Das Drehgelenk und die Höhenverstellung sind am Schirmmasten des Q-Flex in der Kombiklemme vereint.
Das Drehen des Schirmmasten um 360° ermöglicht die exakte Positionierung des Schirmteils im Tagesverlauf.

Ein Verstellen der Höhe bis zu 50 cm ist möglich.
Auszugsicherung des Tragarms
Tragarm
Schirmaufhängung
Auf einer Kugel gelagert kann das Schirmteil um nahezu 360° in jeder Richtung gedreht, geschwenkt und fixiert werden. Dabei lässt sich das geöffnete Schirmteil bis in die Senkrechte stellen.
Über einen Bajonettverschluss kann das geschlossene Schirmteil aus der Schirmaufhängung entnommen werden.
Kurbelset
Öffnen und schließen lässt sich der Q-Flex® mit dem Kurbelset
Schirmteil

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten.

Grundlage ist der Sonnenverlauf am 21. Juni, 9—17 Uhr.

Weitere Informationen finden Sie im Glossar unter Schattenverlauf.
