Kreativa 110 Premium

Hersteller:
Hersteller:

Bedienung

Der Kreativa 110 Premium öffnet über ein innovatives Kurbelantriebssystem weitgehend selbständig. Nur wenige Umdrehungen mit der Handkurbel sind notwendig um das Schirmdach zu spannen.

Über die innovative Klinkenmechanik lässt sich der Schirmbezug jederzeit nachspannen und das Schirmteil bleibt fixiert.

Der Teleskopmechanismus ermöglicht bei den meisten Schirmgrößen das problemlose Öffnen und Schließen des Sonnenschirms. Aufwendiges Umräumen von Tischen und Stühlen ist nicht mehr notwendig.

Gestell

Der Mast sowie die Streben-Unterstützungen des Kreativa 110 Premium sind aus natureloxiertem Aluminium gefertigt. Vier Kabelkanäle für elektrisches Zubehör befinden sich geschützt im Inneren des Schirmmasten. Die Streben aus glasfaserverstärkten Kunststoffprofilen halten hohen Windbelastungen stand. Schieber und Schirmkrone bestehen aus Aluminium.

Sämtliche Teile des Sonnenschirms können in Baugruppen ersetzt werden.

Zum Kreativa 110 Premium ist ein Äquivalent mit nicht-exzentrischer Schirmform erhältlich:
Der Galant 110 Premium.

Mastprofil
Ø 110 x 3 mm

Ø 110 x 3 mm

verfügbare Gestellfarben
Aluminium natureloxiert

Aluminium natureloxiert

Stoffklassen

12

Quante-Design
Stoffklasse 12
100% Polyacryl,
ca. 300 g/m²



Daten

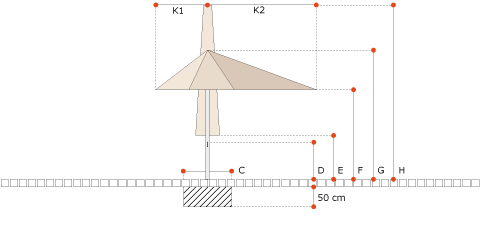

Maße + technische Daten

Nenngröße
in cm
Grundfläche
in m²
Kragmaß
kurze Seite
in cm
Kragmaß
lange Seite
in cm
Höhe offen
H in cm
lichte Höhe
F in cm
Gesamthöhe
G in cm
Schließhöhe
E in cm
Kurbelhöhe
D in cm
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm Höhe offen H in cm lichte Höhe F in cm Gesamthöhe G in cm Schließhöhe E in cm Kurbelhöhe D in cm
500 x 500 25,0 160 340 350 242 495 60 100
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm
400 x 515 20,6 165 350 355 242 480 70 100
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm
500 x 645 32,3 210 435 365 242 585 70 100
Die Höhenmaße gelten nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung verändern sich die Höhenangaben entsprechend der Sockelhöhen.
Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 30 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen. Maßabweichungen von ± 5 cm sind möglich.

Gewichte + Fundamente

Nenngröße
in cm
Gewicht
in kg
Fundament
C in cm
Nenngröße in cm Gewicht in kg Fundament C in cm
500 x 500 95 120 x 120
Nenngröße in cm
400 x 515 90 120 x 120
Nenngröße in cm
500 x 645 115 135 x 135

Technik

Technikbild Kreativa 110 Premium

Die obenstehendenebenstehende Abbildung zeigt:

  1. unteres Mastende mit Standrohr

    Bei diesem Modell wird das Standrohr innenliegend, also in den Schirmmast eingeschoben, montiert. Das Standrohr wiederum wird auf einer Bodenhülse, einem Sockelständer, o.ä. aufgeschraubt.

  2. Kurbel
    Detail Kurbel Kreativa 110 Premium

    zum Öffnen und Schließen des Schirmteils

  3. Klinke
    Detail Klinke Kreativa 110 Premium

    zum Entriegeln des geöffneten Schirmteils

  4. Sicherungsgummi

    wird zur Sicherung des geschlossenen Schirms an Strebe eingehakt

  5. Speichenende

    Material: Kunststoff

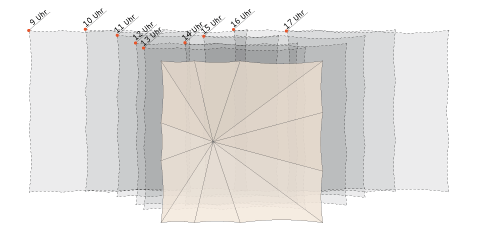

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten.

Grundlage ist der Sonnenverlauf am 21. Juni, 9—17 Uhr.

Weitere Informationen finden Sie im Glossar unter Schattenverlauf.
