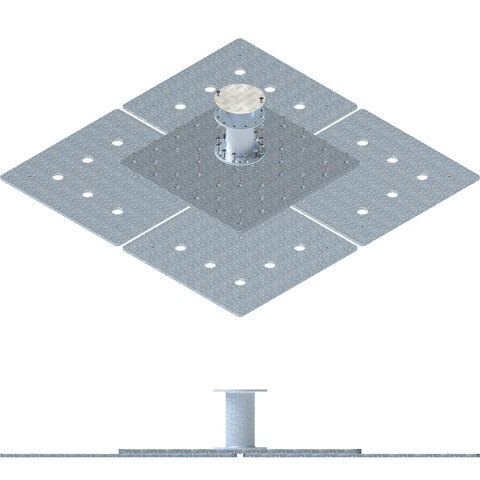

Quante-Design Kombi-Unterflurplatten P080/P160

Die Quante-Design Kombi-Unterflurplatten P080/P160 dienen zur Erstellung von autarken Stahl-Fundamenten für mittelgroße bis große Sonnenschirme.

Sie werden an Standorten eingesetzt, an denen:

• der Untergrund nicht zur mechanischen Befestigung geeignet ist oder eine Durchdringung der Abdichtung nicht gewünscht ist
  oder
• die Aufbauhöhe des Deckbelages ein klassisches Beton-Fundament nicht zulässt
  und
• der Transport einer einzelnen großen Platte nicht möglich ist

Die Größe der Kombiplatte richtet sich nach der Größe des Sonnenschirms und unter Berücksichtigung der durch den Deckbelag entstehenden Auflast.

Konstruktionen mit Kombiplatten können jederzeit zurückgebaut werden.

Montage der Kombiplatte

Kombiplatten werden in Kombination mit einem Höhenadapter zum Überbrücken der Aufbauhöhe des Deckbelages eingesetzt.

Zuerst werden die äußeren Basisplatten am vorgesehenen Einbau-Ort platziert und ausgerichtet.

Als nächstes wird die Mittelplatte aufgelegt und mit den Basisplatten verschraubt.

Anschließend wird der Höhenadapter aufgeschraubt. Nivellierschrauben erlauben eine vertikale Ausrichtung des Höhenadapters zum Ausgleich des Gefälles, in dem die Unterflurplatte liegt.

Nach Herstellung des Deckbelages schließt die Oberseite des Höhenadapters bündig mit dem Deckbelag ab.
