QD Standrohre für Flansch P160, universell
Die Quante-Design P160-Standrohre sind zur Verwendung mit Bodenhülsen und anderen Befestigungen mit Flanschsystem P160 von Quante-Design konzipiert.
Die Standrohre werden farblich passend zu den Schirmgestellen pulverbeschichtet.
Sonderfarben sind auf Anfrage möglich.
In dieser Kategorie finden Sie Universal-Standrohre mit dem Flansch P160.
Montage des Standrohres
Das Standrohr wird auf den Flansch gestellt und mit den 16 Senk-Schrauben nach unten zunächst locker verschraubt.
Insgesamt 16 Nivellierschrauben erlauben das präzise Ausrichten des Standrohres.
Zum Schluss werden die 16 Senk-Schrauben fest angezogen.
Montage des Sonnenschirms
Der Schirm wird in das aufgestellte Standrohr gesteckt. Die Fixierung erfolgt mittels Madenschrauben, welche an den Seiten in das Standrohr eingedreht werden und den Mast des Sonnenschirms von allen Seiten gleichmäßig über eine Klemmung fixieren.
Die Demontage erfolgt in umbekehrter Reihenfolge.
Daten & Technik
Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Gewindestifte
- M10
- mit Innensechskant
- zum Fixieren des Schirmmastens
- Standrohr
- Gewindestifte
- M10
- mit Innensechskant
- zum Nivellieren des Standrohres
- Senkschrauben
- M10
- mit Innensechskant
- zum Befestigen des Standrohres auf dem Flansch
Artikel

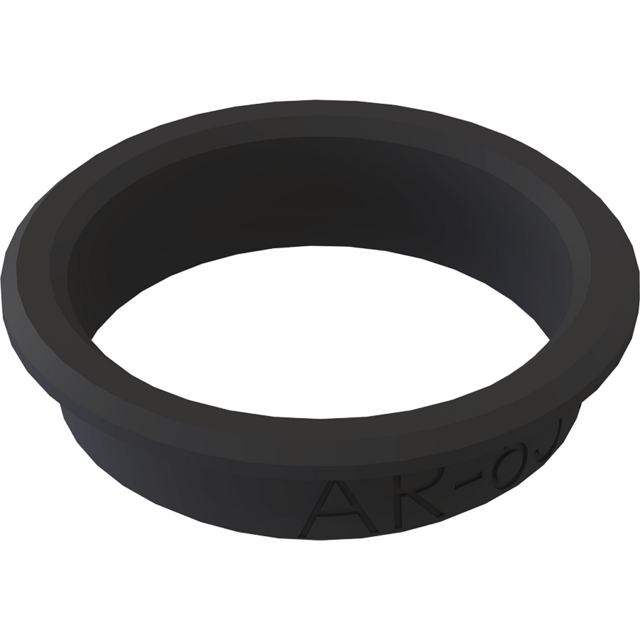

Standrohr P160, Ø < 85 mm, verzinkt
- für Schirmstöcke mit Ø < 85 mm
- Höhe: 40 cm
- zur Montage auf Flansch P160
- justier- und nivellierbar
- Material: Stahl feuerverzinkt
Standrohr P160, Ø < 85 mm, graphitgrau
- für Schirmstöcke mit Ø < 85 mm
- Höhe: 40 cm
- zur Montage auf Flansch P160
- justier- und nivellierbar
- Material: Stahl feuerverzinkt,
pulverbeschichtet in graphitgrau
Standrohr P160, Ø < 105 mm
- für Schirmstöcke mit Ø < 105 mm
- Höhe: 40 cm
- zur Montage auf Flansch P160
- justier- und nivellierbar
- Material: Stahl feuerverzinkt
