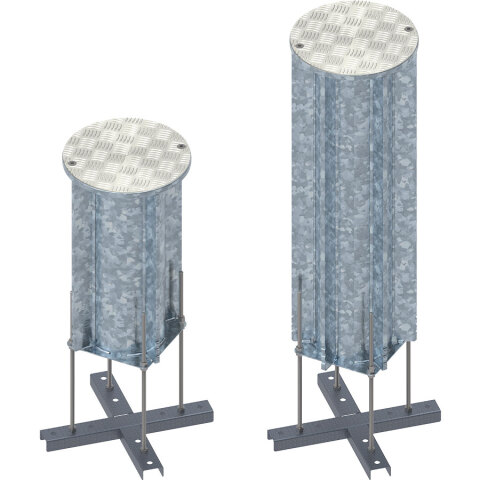

Quante-Design Bodenhülsen P240 Standard-Komfort
Die Quante-Design Bodenhülse P240 Standard-Komfort mit Aufstellhilfe erlaubt eine komfortable Platzierung und Nivellierung beim Einbau ohne die Notwendigkeit einer zusätzlichen Hilfskonstruktion.
Über den Anschluss eines Leerrohres DN 50 können Elektroleitungen durchgehend von der Anschlussstelle im Gebäude zur Bodenhülse geführt werden. Ein entsprechender Erdungsübergang kann im Bereich der Gewindestangen angeschlossen werden. Die Entwässerung der Hülse erfolgt über den Anschluss eines Leerrohres DN 100.
Ein Winterdeckel zum Verschließen bei Nichtgebrauch ist im Lieferumfang enthalten.

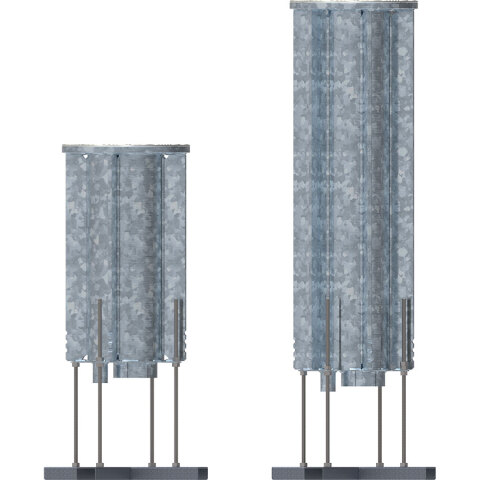

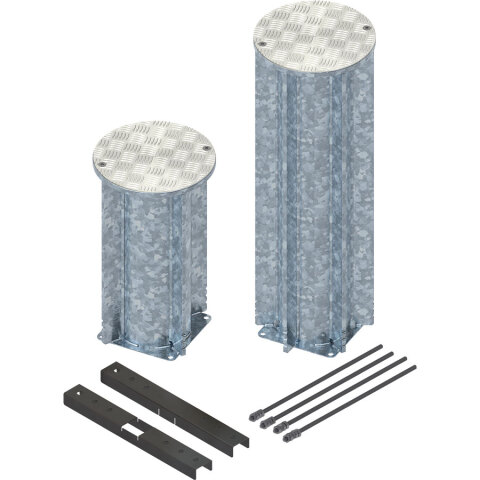

normal und maxi
In der normalen Ausführung sind Standard-Komfort-Bodenhülsen für Aufbau-Höhen von bis zu 15 cm über dem Fundament konzipiert.
Diese Ausführung ist z.B. für Pflaster- und Terrassenflächen geeignet.
Die Maxi-Ausführung erlaubt Aufbau-Höhen von bis zu 50 cm
Diese Ausführung eignet sich z.B. zum Einbau in Vegetationsflächen (wie z.B. Rasenflächen, Pflanzbeete, etc.) oder für stärkere Wegeaufbauten.

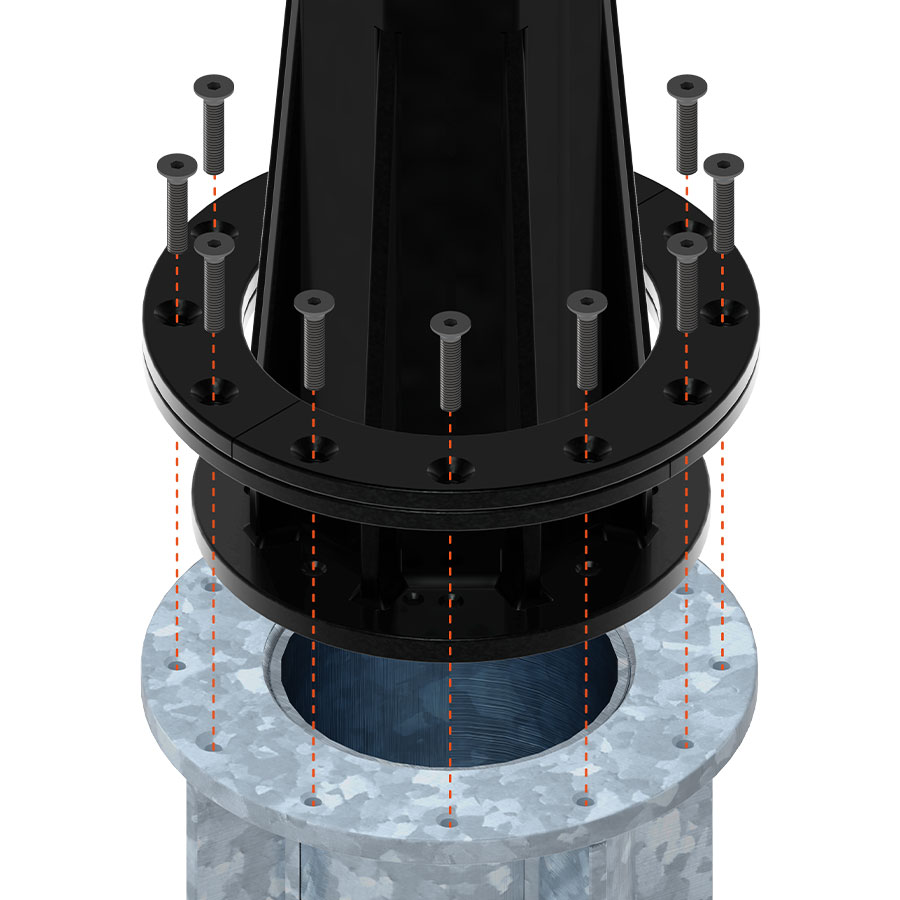

Montage des Sonnenschirms
Das Gegenstück zur Bodenhülse P240 Standard Komfort ist ein Sonnenschirmmast oder eine Segelstütze.
Diese werden auf die Bodenhülse gestellt, über Gewindestifte lotrecht ausgerichtet und über einen Klemmflansch mit Schrauben fixiert.
Daten & Technik

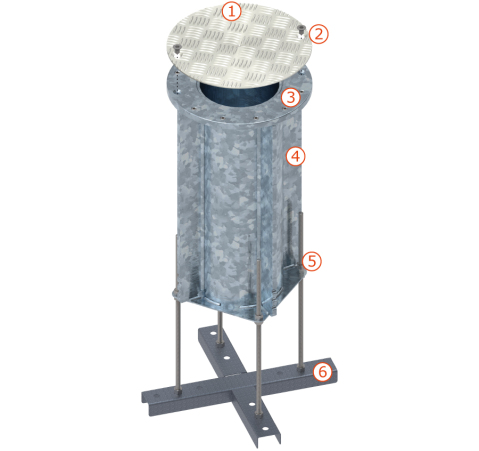

Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Winterdeckel
zum Verschließen der Bodenhülse bei Nichtgebrauch
- Senkkopf-Schrauben
zum Fixieren des Winterdeckels

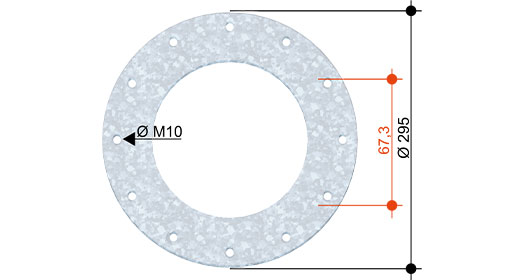

- Flanschring P240 mit Gewindebohrungen
zum Verschrauben mit dem Schirmmasten bzw. der Segelstütze
- Verstärkungsrippen
fixieren die Bodenhülse im Beton und erhöhen die Steifigkeit
- Gewindestangen mit Muttern
- zur stufenlosen Ausrichtung und Höhenverstellung vor dem Betonieren
- zum Anschluss des Potentialausgleichs
- Fußkreuz
als Aufstellhilfe der Bodenhülse, kann über ein entsprechendes Betonauflager in der Baugrube fixiert werden
