Quante-Design Bodenhülsen P080/P160 Medium-Komfort
Die Quante-Design Bodenhülsen P080/P160 Medium-Komfort stellen das komfortable Pendant zu den Quante-Design Bodenhülsen P080/P160 Medium dar.
Die Konstruktion mit Aufstellhilfe erlaubt eine komfortable Platzierung und Nivellierung beim Einbau ohne die Notwendigkeit einer Hilfskonstruktion.
Auch diese Bodenhülsen sind geeignet zur Verwendung im öffentlichen Raum und für Standorte, für die ein statischer Nachweis erforderlich ist.
Durch die vereinfachte Konstruktion mit geschlossener Flanschplatte wird bei Nichtgebrauch kein Winterdeckel benötigt.
Die Tragfähigkeit ist im Vergleich zu den Quante-Design Bodenhülsen P080/P160-Standard und -Standard-Komfort geringer. Daher eignen sich die Medium-Bodenhülsen nur für kleine bis mittelgroße Sonnenschirme.
normal und Maxi
In der normalen Ausführung sind Medium-Bodenhülsen für Aufbau-Höhen von bis zu 15 cm über dem Fundament konzipiert. Diese Ausführung ist z.B. für Pflaster- und Terrassenflächen geeignet.
Die Maxi-Ausführung erlaubt Aufbau-Höhen von bis zu 50 cm. Diese Ausführung eignet sich z.B. zum Einbau in Vegetationsflächen (wie z.B. Rasenflächen, Pflanzbeete, etc.).
Montage des Sonnenschirms

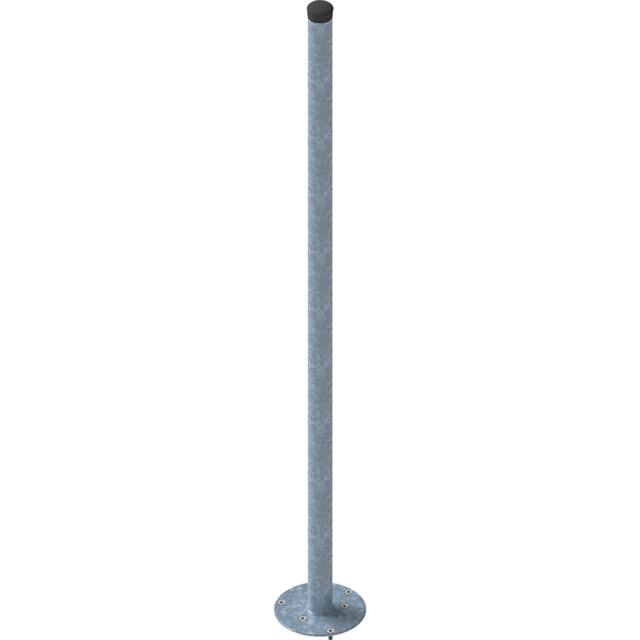

Das Gegenstück zur Bodenhülse ist in den meisten Fällen ein zum Sonnenschirm passendes Standrohr. Dieses wird auf die Bodenhülse gestellt und mit Schrauben fixiert. (Die Schrauben liegen jeweils dem Standrohr bei.)
Einige Ampelschirme besitzen einen Drehfuß, welcher direkt auf die Bodenhülse geschraubt wird.
Bedienungs-/Montageanleitung
| Name | Link |
|---|---|
| Montageanleitung Quante Design Bodenhülse P080 P160 Medium Komfort V1.0 | herunterladen |
Daten & Technik
Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Flanschplatte
mit Gewindebohrungen zur Aufnahme des Standrohres
- Hülsen-Rohr
- Gewindestangen mit Muttern
- zur stufenlosen Ausrichtung und Höhenverstellung vor dem Betonieren
- zum Anschluss des Potentialausgleichs
- Fußkreuz
als Aufstellhilfe der Bodenhülse, kann über geeignete Erdnägel in der Baugrube verankert werden
Artikel
Bodenhülse P080 Medium Komfort
- Gesamtlänge: 40 cm
- geeignet für Schirme:
- bis Ø 500 cm
- bis 400 x 400 cm
- mit Aufstellhilfe
- Standrohr oder Drehfuß zwingend notwendig
- Material: Stahl feuerverzinkt
Bodenhülse P080 Medium Komfort Maxi
- Gesamtlänge: 75 cm
- geeignet für Schirme:
- bis Ø 500 cm
- bis 400 x 400 cm
- geeignet für Schirmstandorte mit Aufbauhöhen von 16 - 50 cm, insbesondere für Vegetationsflächen oder Holzdecks
- mit Aufstellhilfe
- Standrohr oder Drehfuß zwingend notwendig
- Material: Stahl feuerverzinkt
Bodenhülse P160 Medium Komfort
- geeignet für Schirme:
- bis 500 x 500 cm quadratisch
- bis 400 x 500 cm rechteckig
- bis Ø 600 cm rund
- mit Aufstellhilfe
- Material: Stahl feuerverzinkt
