Ersatzteile für GLATZ SOMBRANO^® easy / vor 2014 - Bereich Wagen

• passend für:
  • GLATZ SOMBRANO®:
    zur Führung des Tragarmseils am Übergang vom Wagen in den Tragarm (Montage im Druckguss-Formteil des Tragarms)
  • GLATZ SUNWING® C⁺:
    Umlenkung des Tragarmseils im Tragarm-Kopf in Richtung Innenstock
• Maße:
  • Ø außen: 20 mm
  • Gesamtlänge: 16 mm
• Material: Aluminium, Kunststoff

Gebrauchtteil zur zeitwertgerechten Instandsetzung:
Artikel weist Gebrauchsspuren auf, welche jedoch für die technische und optische Funktion ohne Belang sind.
Artikel wurde durch Quante-Design professionell geprüft und gereinigt und arbeitet einwandfrei.

• zur Fixierung des Wagenseils im Wagen
• Material: Kunststoff

• Ø x L: ca. 62,5 x 100 mm
• Material: Stahl, galvanisch verzinkt

Gebrauchtteil zur zeitwertgerechten Instandsetzung:
Artikel weist Gebrauchsspuren auf, welche jedoch für die technische und optische Funktion ohne Belang sind.
Artikel wurde durch Quante-Design professionell geprüft und gereinigt und arbeitet einwandfrei.

• verstärkte Version hergestellt von Quante-Design
• zur Führung des Tragarmseils am Übergang von Wagen in den Tragarm (Montage im Druckguss-Formteil des Tragarms)
• Maße:
  • Außen-Ø außen.: 20 mm
  • Außen-Ø Mitte: 13 mm
  • Innen-Ø: 8 mm
  • Gesamtbreite: 16 mm
• Material: Kunststoff

• Durchmesser: 30 mm
• Material: Kunststoff, weiß

• besteht aus:
  • 3 x Laufrolle 40 mm, schwarz
  • 1x Laufrolle 40 mm, mit Nut
  • 1x Umlenkrolle 30 mm, weiß
• Material: Kunststoff

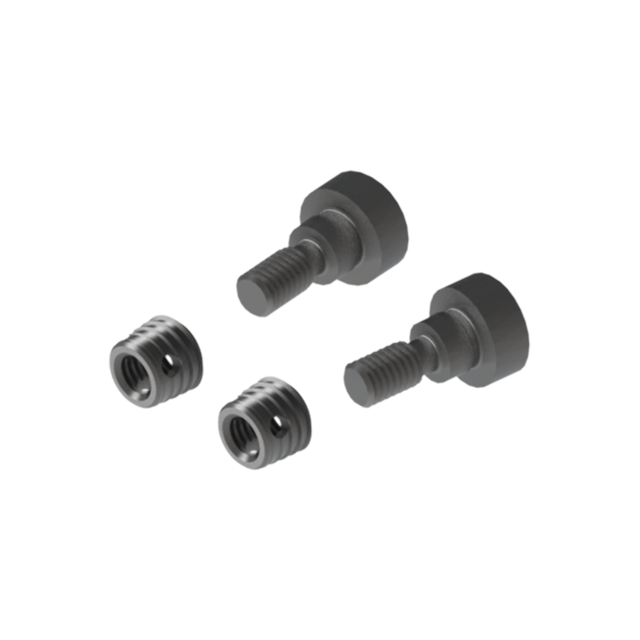

besteht aus:

• 2x Stufenschraube M6 x 8 x 11,5 mm
• 2x Schneid-Gewindeeinsatz M10 zu M6, Länge 8 mm
• Material: Edelstahl

inklusive:

• je 1x Sechskantschraube M6 x 20 mm und Kontermutter zum Eindrehen des Gewinde-Einsatzes

bauseits benötigt:

• HSS-Bohrer Ø 9,5 mm zum Vorbohren

• aufgearbeitetes Gebraucht-Teil:
  • inkl. neu eingedrehter Gewinde
  • inkl. neuer Schrauben

    • Sonderanfertigung, da kein Norm-Teil
    • Gesamtlänge ca. 2 mm länger als bei Original-Schraube, dadurch verbesserte Stabilität
  • inkl. 6 neuer Senkkopf-Blindniete:
    Zum Ausbau müssen die vorhandenen Blindniete ausgebohrt werden, welche den Tragarm mit dem Gelenk am Wagen (unter der Schiebehülse) verbinden.
    Zur Montage wird eine handelsübliche Blindniet-Zange benötigt.
• Lieferung im Austausch: inkl. Retourenschein zur Rücksendung des Alt-Teils nach Ausbau
• Material:
  • Hülse: Aluminium, pulverbeschichtet in graphitgrau
  • Schrauben: Edelstahl
  • Blindniete: Aluminium, Kern aus Stahl

Gebrauchtteil zur zeitwertgerechten Instandsetzung:
Artikel weist Gebrauchsspuren auf, welche jedoch für die technische und optische Funktion ohne Belang sind.
Artikel wurde durch Quante-Design professionell geprüft und gereinigt und arbeitet einwandfrei.
