Kreativa 76 Premium

Bedienung

Der Kreativa 76 Premium öffnet über ein innovatives Kurbelantriebssystem weitgehend selbständig. Nur wenige Umdrehungen mit der Handkurbel sind notwendig um das Schirmdach zu spannen.

Über die Klinkenmechanik lässt sich der Schirmbezug jederzeit nachspannen und das Schirmteil bleibt fixiert.

Der Teleskopmechanismus ermöglicht das problemlose Öffnen und Schließen des Sonnenschirms. Aufwendiges Umräumen von Tischen und Stühlen ist nicht mehr notwendig.

Bedienungsanleitung

Die Bedienungsanleitung zum Kreativa 76 Premium können Sie
» hier als PDF herunter laden.

Gestell:

Der Mast sowie die Streben-Unterstützungen des Kreativa 76 Premium sind aus natureloxiertem Aluminium gefertigt. Die Streben aus glasfaserverstärkten Kunststoffprofilen halten hohen Windbelastungen stand. Schieber und Schirmkrone bestehen aus ABS-Kunststoff.

Sämtliche Teile des Sonnenschirms können in Baugruppen ersetzt werden.

Zum exzentrischen Kreativa 76 Premium ist ein Äquivalent mit nicht-exzentrischer Schirmform erhältlich:
Der Galant 76 Premium.

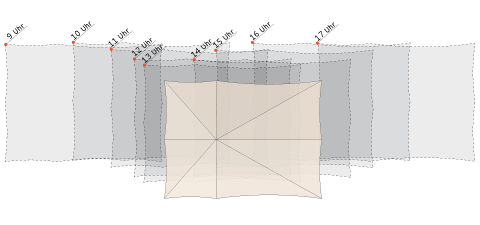

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten. Grundlage ist der Sonnenverlauf am 21. Juni, 9-17 Uhr. Weitere Informationen finden Sie im Glossar unter ⇒ Schattenverlauf.

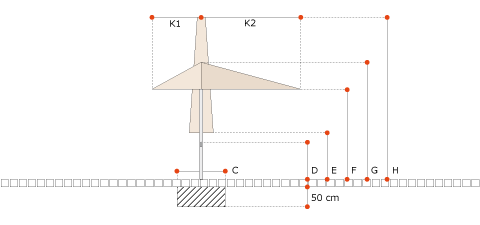

Nenngröße in cm

Grundfläche in m²

Kragmaß kurze Seite in cm

Kragmaß lange Seite in cm

Höhe offen H in cm

lichte Höhe F in cm

Gesamthöhe G in cm

Schließhöhe E in cm

Kurbelhöhe D in cm

windsicher km/h (Windstärke)

300 x 300

9,0

100

200

320

242

425

165

100

50 (7)

400 x 300

12,0

100

200

330

242

410

125

80

50 (7)

300 x 400

12,0

130

270

315

242

435

125

110

50 (7)

Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.

Nenngröße in cm

Gewicht in kg

empfohlenes Sockelgewicht in kg

Fundament C in cm

300 x 300

37

180

80 x 80

400 x 300

40

180

80 x 80

300 x 400

40

180

80 x 80

Technik

Die nebenstehende Abbildung zeigt:

unteres Mastende mit Standrohr
Bei diesem Modell wird das Standrohr innenliegend, also in den Schirmmast eingeschoben, montiert. Das Standrohr wiederum wird auf einer Bodenhülse, einem Sockelständer, o.ä. aufgeschraubt.
Kurbel

zum Öffnen und Schließen des Schirmteils
Klinke

zum Entriegeln des geöffneten Schirmteils
Sicherungsgummi
wird zur Sicherung des geschlossenen Schirms an Strebe eingehakt
Speichenende
Material: Kunststoff
