Grazil 55 Eco

Bedienung

Der Grazil 55 Eco lässt sich über einen 3-fachen Flaschenzug schnell und einfach bedienen.

Über die innovative Klinkenmechanik lässt sich der Schirmbezug jederzeit nachspannen und das Schirmteil bleibt fixiert.

Bedienungsanleitung

Die Bedienungsanleitung zum Grazil 55 Eco können Sie
» hier als PDF herunter laden.

Gestell:

Schirmmast und Streben des Grazil 55 Eco sind aus natureloxiertem Aluminium gefertigt. Schieber und Schirmkrone bestehen aus ABS-Kunststoff.

Sämtliche Teile des Sonnenschirms können in Baugruppen ersetzt werden.

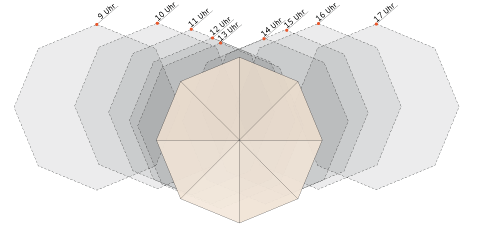

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten. Grundlage ist der Sonnenverlauf am 21. Juni, 9-17 Uhr. Weitere Informationen finden Sie im Glossar unter ⇒ Schattenverlauf.

Nenngröße in cm

Seitenabstand in cm

Grundfläche in m²

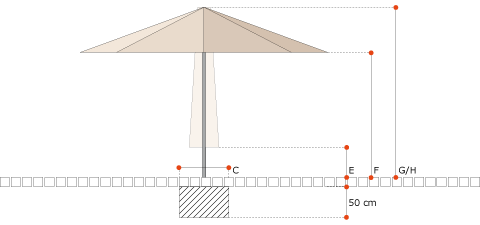

Höhe offen H in cm

lichte Höhe F in cm

Gesamthöhe G in cm

Schließhöhe E in cm

windsicher km/h (Windstärke)

Ø 300

275

6,4

276

220

276

118

50 (7)

Ø 350

325

8,7

302

220

302

117

50 (7)

Ø 400

370

11,3

302

220

302

87

50 (7)

Ø 500

460

17,7

331

220

331

72

50 (7)

260 x 260

—

6,8

302

220

302

103

50 (7)

300 x 300

—

9,0

302

220

302

77

50 (7)

350 x 350

—

12,3

330

220

330

77

50 (7)

380 x 380

—

14,5

350

220

350

77

50 (7)

Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden.
Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil.
Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen.
Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.

Nenngröße in cm

Gewicht in kg

empfohlenes Sockelgewicht in kg

Fundament C in cm

Ø 300

18

90

70 x 70

Ø 350

20

90

80 x 80

Ø 400

22

120

80 x 80

Ø 500

24

180

100 x 100

260 x 260

17

70

70 x 70

300 x 300

20

90

70 x 70

350 x 350

22

120

80 x 80

380 x 380

24

180

80 x 80

Technik

Die nebenstehende Abbildung zeigt:

unteres Mastende mit Standrohr
Mit Ø 55mm Mastdurchmesser passt der Schirm in viele gängige Standrohre. Das Bild zeigt exemplarisch unser Standrohr mit P080-Flansch in graphitgrau, welches z.B. auf Bodenhülsen und Sockelständern montiert wird.
Zugseil
zum Öffnen und Nachspannen des Schirmteils
Umlenkrolle

zum bequemen waagerechten Ziehen des Zugseils beim Öffnen
Sicherungsgummi
Zum Sichern des geschlossenen Schirmteils wird das Gummi in einem Speichenende eingehakt.
Entriegelungsseil
zum Betätigen der Klinke
Schieber mit Klinke

Entriegeln zum Schließen durch Lösen der Klinke über das Klinkenseil
Speichenende
Material: Kunststoff
