Galant 55 Eco

Bedienung

Der Galant 55 Eco lässt sich über einen 3-fachen Flaschenzug schnell und einfach bedienen.

Über die innovative Klinkenmechanik lässt sich der Schirmbezug jederzeit nachspannen und das Schirmteil bleibt fixiert.

Bedienungsanleitung

Die Bedienungsanleitung zum Galant 55 Eco können Sie
» hier als PDF herunter laden.

Gestell:

Der Mast sowie die Streben-Unterstützungen des Galant 55 Eco sind aus natureloxiertem Aluminium gefertigt. Die Streben aus glasfaserverstärkten Kunststoffprofilen halten hohen Windbelastungen stand. Schieber und Schirmkrone bestehen aus ABS-Kunststoff.

Sämtliche Teile des Sonnenschirms können in Baugruppen ersetzt werden.

Zum Galant 55 Eco ist ein Äquivalent mit exzentrischer Schirmform erhältlich:
Der Kreativa 55 Eco.

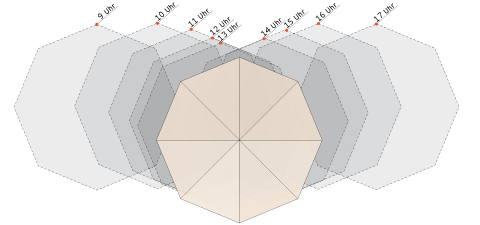

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten. Grundlage ist der Sonnenverlauf am 21. Juni, 9-17 Uhr. Weitere Informationen finden Sie im Glossar unter ⇒ Schattenverlauf.

Nenngröße in cm

Seitenabstand in cm

Grundfläche in m²

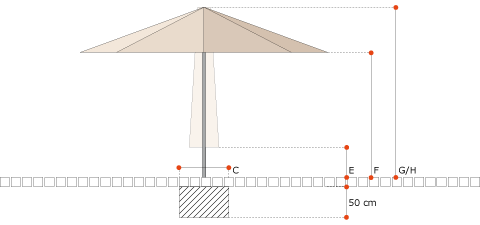

Höhe offen H in cm

lichte Höhe F in cm

Gesamthöhe G in cm

Schließhöhe E in cm

windsicher km/h (Windstärke)

Ø 300

275

6,4

275

220

275

116

50 (7)

Ø 350

325

8,7

285

220

285

104

50 (7)

Ø 400

370

11,3

295

220

295

88

50 (7)

Ø 450

415

14,3

306

220

306

70

50 (7)

200 x 200

—

4,0

281

220

281

128

50 (7)

250 x 250

—

6,3

301

220

301

105

50 (7)

300 x 300

—

9,0

307

220

307

84

50 (7)

200 x 300

—

6,0

297

220

297

114

50 (7)

250 x 300

—

7,5

321

220

321

112

50 (7)

250 x 350

—

8,8

307

220

307

87

50 (7)

300 x 350

—

10,5

307

220

307

71

50 (7)

Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 20 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen.

Nenngröße in cm

Gewicht in kg

empfohlenes Sockelgewicht in kg

Fundament C in cm

Ø 300

18

90

70 x 70

Ø 350

20

90

80 x 80

Ø 400

22

120

80 x 80

Ø 450

27

180

80 x 80

200 x 200

17

70

70 x 70

250 x 250

20

70

70 x 70

300 x 300

22

90

80 x 80

200 x 300

18

70

70 x 70

250 x 300

19

90

80 x 80

250 x 350

20

90

80 x 80

300 x 350

21

120

80 x 80

Technik

Die nebenstehende Abbildung zeigt:

unteres Mastende mit Standrohr
Mit Ø 55mm Mastdurchmesser passt der Schirm in viele gängige Standrohre. Das Bild zeigt exemplarisch unser Standrohr mit P080-Flansch in graphitgrau, welches z.B. auf Bodenhülsen und Sockelständern montiert wird.
Zugseil
zum Öffnen und Nachspannen des Schirmteils
Seilaufwicklung

zum Aufwickeln des Zugseils bei geöffnetem Schirm
Umlenkrolle

zum bequemen waagerechten Ziehen des Zugseils beim Öffnen
Entriegelungsseil
zum Betätigen der Klinke
Schieber mit Klinke

Entriegeln zum Schließen durch Lösen der Klinke über das Klinkenseil
Speichenende
Material: Kunststoff
